Штукатурная станция ШС-4/6

Штукатурная станция ШС-4/6 используется для приема товарного раствора, доведения его до необходимой рабочей консистенции и транспортировки к рабочим местам штукатуров. Станция имеет утепленный фургон, в котором находится приемный бункер, водяной бак с центробежным насосом, бункер с вибраситом, растворонасос, система отопления, элеваторное колесо с механизмом вращения, электорооборудование. Станция может эксплуатироваться на открытых площадках объектов гражданского, промышленного, сельского строительства, которые обеспечены водой и электроэнергией.

Цену на Штукатурная станция ШС-4/6 Вы можете узнать у наших менеджеров, позвонив по телефону, либо оставив заявку.
Уточняйте наличие
ОСТАВИТЬ ЗАЯВКУ

Штукатурная станция в наличии Штукатурная станция ШС 4 6 Растворонасос Растворонасос Штукатурная станция

Технические характеристики


Показатель Ед.изм Значение
Производительность м3 4-6
Объем приемного бункера м3 2.5
Мощность электродвигателя привода элеваторного колеса кВт 5,5
Мощность ТЭНов (бак с водой) кВт 15
Общая потребляемая мощность кВт 24,83/28,33
Частота вращения элеваторного колеса об/мин 15
Объем готового замеса при приготовлении раствора л. до 200
Растворная смесь для штукатурной станции
Размер заполнителя мм до 5мм
Марка согласно подвижности по ГОСТ 28013-98 - ПК3 и ПК4
Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 см от 8 до 14
Габаритные размеры установки

– Длина мм. 4550
– Ширина мм. 2500
– Высота мм. 2250
Масса, не менее кг. 3150

Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6:

Ед.изм СО-49П СО-49ПА СО-49П2 СО-50Д СО-50ДМ СО-49Д

м3/час 3,0 4,0 3,0/4,0 6,0 6,0 4,0

ОР-50



мм. - 50 - - - -
МПа. - 4,5 - - - -





мм. 38 - 38 38 38 38
МПа. 4,0 - 4,0 2,5 2,5 1,6-2,5
кгс./см2. 35 35 30 25 25 15
- поршень поршень поршень диафрагма диафрагма диафрагма

м. 250 300 250 250 250 160
м. 100 120 80 60 60 35
мм. 90 120 90 -

мм. - - - 120 120 90
мм. 188 220 188 - - -
мм. 100 100 100 - - -
мм. - - - 110 110 90

- + - - - -

- - - - + зуб.пер.
мм. 50 и 70 50 и 70 50 и 70 70 и 70 70 и 70 60 и 60

мм. 1400 1400 1400 1250 1350 1020
мм. 700 700 700 500 550 420
мм. 1100 1100 1100 1230 1430 1240
кг. 365 370 370 350 400 220


Показатель Ед.изм СО-50П СО-50П2 СО-50ПА СО-50АТ - -
Основные характеристики
Производительность м3/час 5,0 4,5/6,0 6,0 6,0 - -
Отсекатель раствора   - - ОР-50 - - -
? Dу мм. - - 50 - - -
? давление (max) МПа. - - 4,5 - - -
Кран шаровый:




? Dу мм. 38 38 - 38 - -
? Давление (max) МПа. 4,0 4,0 - 2,5 - -
? Давление рабочее (max) кгс./см2. 35 30 35 25 - -
Основной рабочий элемент - поршень поршень поршень диафрагма - -
Дальность подачи раствора
? по горизонтали, не более м. 250 250 300 250 - -
? по вертикали, не более м. 90 70 100 60 - -
Ход поршня мм. 90 90 120 -

Ход плунжера мм. - - - 120 - -
Длина гильзы мм. 188 188 220 - - -
Диаметр поршня мм. 100 100 100 - - -
Диаметр плунжера мм. - - - 110 - -
Люк для замены шара
- - + - - -
Масляный картер зубчатой передачи и шатунной группы
- - - - - -
Шары обрезиненные, диаметр мм. 50 и 70 50 и 70 50 и 70 76 и 76 - -
Габаритные размеры
– длина мм. 1400 1400 1400 1350 - -
– ширина мм. 700 700 700 550 - -
– высота мм. 1100 1100 1100 1230 - -
Масса кг. 345 350 350 370 - -



Описание

СКАЧАТЬ ПАСПОРТ ШТУКАТУРНАЯ СТАНЦИЯ ШС-4/6



 Штукатурная станция – это профессиональное оборудование, позволяющее механизировать и упростить ряд штукатурных работ со строительными смесями – от их приготовления до нанесения. Она увеличивает качество и производительность, уменьшая время проведения отделочных и других работ.

Назначение штукатурных станций

Основное предназначение штукатурных станций - механизированное приготовление качественного раствора из сухих смесей в установленной консистенции, его доставка к месту работы и нанесение на поверхность, подлежащую обработке. Благодаря машинной точности и налаженности работы оборудование выдает наиболее качественный раствор, чего достичь при ручном перемешивании нельзя. Оно же передает готовые смеси на нужное расстояние для проведения работ с ними, избавляя от необходимости переносить их вручную. А автоматизированное нанесение строительной смеси на обрабатываемую поверхность под давлением 2 Атм позволяет улучшить адгезию и исключить появление пустоты в наложенном слое штукатурки.

Использование штукатурной станции предоставляет возможность быстро и качественно проводить штукатурные и шпаклевочные работы, выравнивание и налив полов, нанесение различных составов (клеевых, гидроизоляционных, огнезащитных, и т.п.), создание кладочных растворов. При этом могут применяться различные смеси – цементно-песчаные, гипсовые, известковые, и др.

Основной принцип работы штукатурных станций

Установка, способная объединить в себе несколько различных работ и механизировать ряд процессов – это штукатурная станция. Работа данной установки осуществляется поэтапно и предполагает подготовительный этап, смешивание раствора, его перемещение и нанесение. Цикличность указанных процессов обеспечивает непрерывное функционирование станции и бесперебойную подачу раствора на объект.

Перед началом эксплуатации станция подсоединяется к электросети и источнику водоснабжения. В ёмкость засыпается сухая смесь. Далее посредством работы специального вала происходит её перемещение в смесительную камеру, в которую также поступает вода. Объем расходуемой жидкости контролируется посредством специальной колбы, что обеспечивает соблюдение необходимой консистенции раствора. После смешивания раствора к станции подсоединяется растворный рукав. Через него готовая смесь может быть подана к пистолету. Одновременно к нему же присоединяется воздушный рукав, отвечающий за поступление воздуха от компрессора для распыления. После чего готовую смесь можно наносить на поверхность, подлежащую обработке.

Особенности станции ШС-4/6

Штукатурная станция ШС-4/6 создана с целью приемки сухого раствора, его приведения к нужной консистенции путем смешивания с водой, дальнейшего процеживания и перемещения к рабочим местам штукатуров.

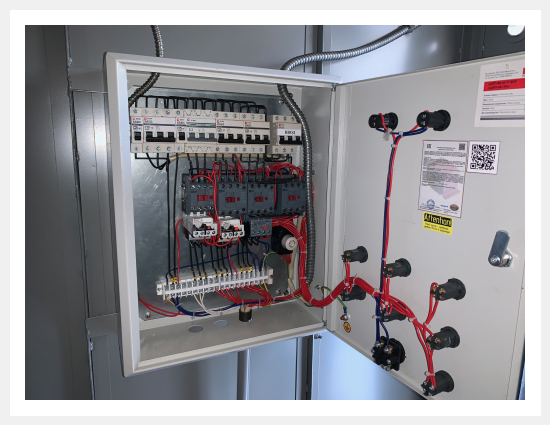

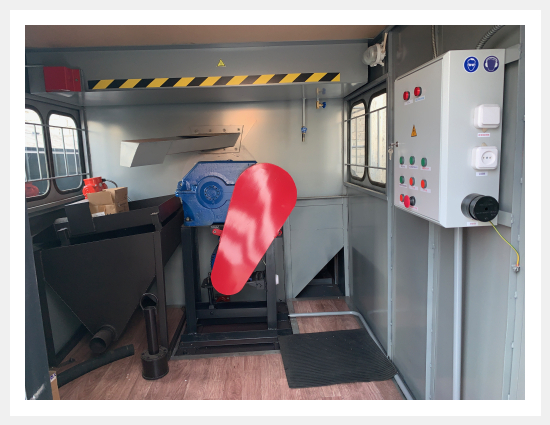

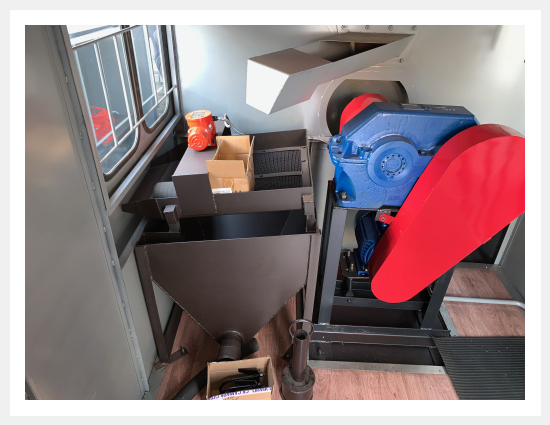

Модель оснащена утепленным фургоном. Он легко может перемещаться на полозьях, так как имеет небольшой вес и габариты. В нём расположен комплект технологического оборудования (приемный бункер для получения товарной смеси, водяной бак, вибросито с отдельным бункером для процеженного раствора, растворонасос, элеваторное колесо), электрооборудование, а также предусмотрена система отопления (водяные баки для подогретой воды, насос циркуляции, электронагреватель).

Станция ШС-4/6 применяется на открытых площадках объектов строительства, оснащенных системой подачи воды и электричеством. При этом температура окружающей среды может варьироваться от -30°С до + 40°С. В холодное время особо важна теплоизоляция системы подачи воды и растворопровода.

Преимущества станции ШС-4/6

Модель обладает рядом достоинств, среди них:

- вместительный приемный бункер (2,5 куб.м) при компактных габаритах станции (4550х2500х2250 мм);

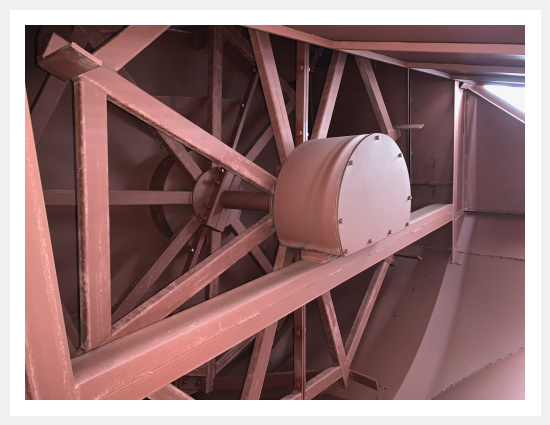

- усовершенствованная конструкция - усиленное элеваторное колесо, подгребающие лопатки, 2-хопорный вал;
- хорошая термоустойчивость, работа при минимальных температурах без потери продуктивности благодаря термоисточнику;
- возможность установки разной производительности ковшей;
- простота эксплуатации, обслуживания и ремонта;
- высокое качество, надежность и ремонтопригодность каждой детали (они выполнены из сваренной стали) и станции в целом.

Характеристики станции ШС-4/6

Штукатурная станция ШС-4/6 характеризируется производительностью 4-6 м3, которая может быть неодинаковой зависимо от используемого растворонасоса. (модель может укомплектовываться разными растворонасосами, зависимо от целей её эксплуатации). Вместительность бункера для приема раствора – 2,5 м3, объем замеса - до 200 л. готовой смеси.

Показатели мощности: электродвигателя – 5,5 кВт; ТЭНов – 15 кВт, общая – 24,83/28,33 кВт. При размерах установки 4,55х2,5х2,25 м (ДхШхВ), её масса составляет 3,15 т. Станция работает с растворной смесью с заполнителем до 5мм, маркой подвижности ПК3 и ПК4.

Итак, штукатурная станция ШС-4/6, которую Вы можете приобрести у нас по разумной цене, позволяет существенно сэкономить время и затраты труда благодаря механизации ряда процессов, связанных с отделкой помещений – от приготовления раствора до его нанесения на обрабатываемую поверхность.
